電瓶車入梯檢測配置指導

一、功能介紹

入梯檢測說明：通過算法檢測實況中是否有電瓶車或自行車進入電梯，一旦檢測到則觸發抓拍并報警。

二、配置步驟

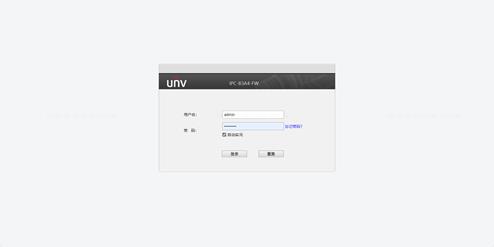

1、  瀏覽器輸入攝像機IP地址、用戶名admin和密碼，登錄攝像機網頁界面。

2、  點擊配置—智能—入梯檢測，進入入梯檢測配置界面；

3、  開啟入梯檢測，繪制檢測規則；

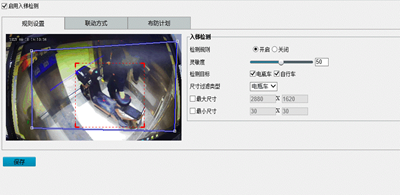

   (1)   單擊<開啟>，開啟檢測規則，左側實況界面出現檢測規則框；

   (2)   根據需求調整檢測規則框

?  原有基礎上繪制：鼠標移至標定線的任一端點，當光標呈現十字時，拖動鼠標左鍵調節標定線的長度和方向。鼠標停留在標定線的任意位置，拖動鼠標左鍵可整體拖動標定線至其他位置。

?  重新繪制：在左側實況界面任意位置，拖動鼠標左鍵并拖動可出現框線，移動光標至其他位置再單擊鼠標左鍵可出現另一條框線，以此類推，最后一條框線的末端點需與第一條框線的初始端點重合以構成一個封閉的規則區域。支持繪制3點至6點封閉規則區域

4、  設置檢測規則，檢測目標選擇電瓶車或自行車。尺寸過濾類型可選電瓶車或自行車

5、  根據需求配置聯動方式，聯動方式中聲音報警和燈光閃爍默認開啟。

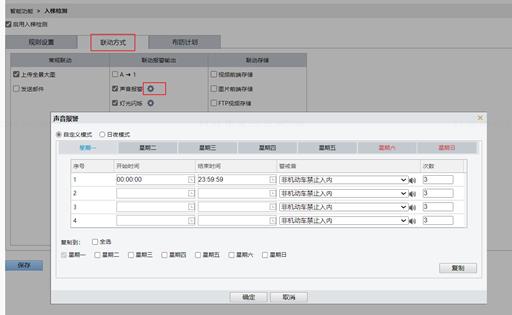

l  聲音告警配置。點擊聲音報警配置，按需配置開始結束時間、警戒音、警戒次數，點擊確定完成保存。

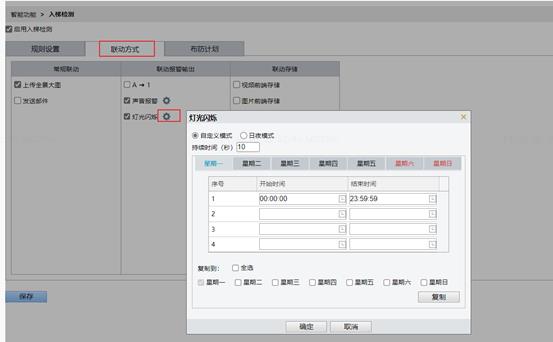

l  燈光閃爍報警配置。點擊燈光閃爍配置，按需配置開始結束時間，點擊保存完成配置

l  聯動開關量告警輸出。

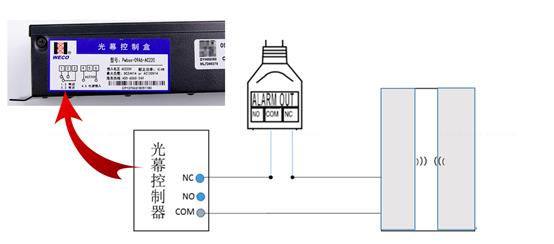

                         i.             配置開關量告警聯動前，需提前做好攝像機尾線與電梯光幕間接線。光幕一般為常閉接線，可斷開光幕NC與電梯控制板的接線，將設備尾線端子的常閉接口接入。接線如下圖

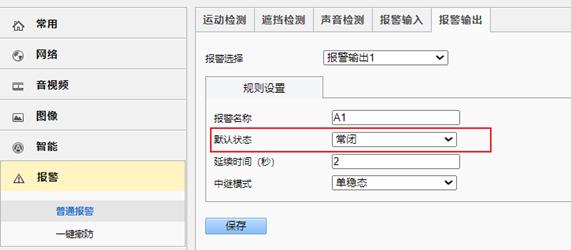

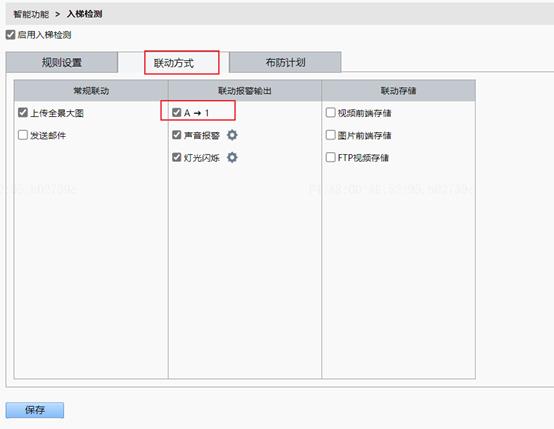

                       ii.             完成接線后，勾選開關量A→1，然后點擊報警---報警輸出，選擇與電梯對應的開關量狀態，完成配置。

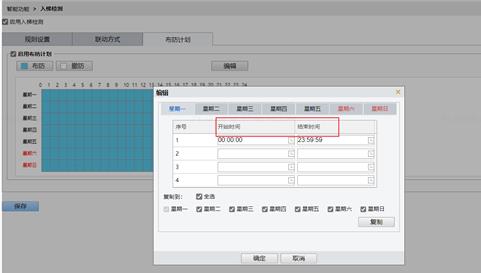

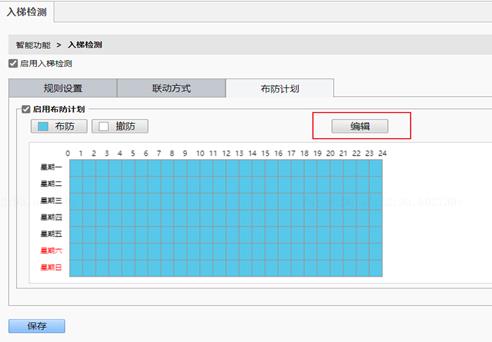

6、  聯動方式配置完成后，配置布防計劃。首先開啟布防計劃，點擊編輯按需配置布防計劃。

三、配置關鍵點

1、入梯檢測配置路徑：在配置—智能—入梯檢測

2、配置對應聯動方式時要確保聯動項功能的基礎配置要完成

3、開啟入梯檢測開關以及啟用布防計劃；
