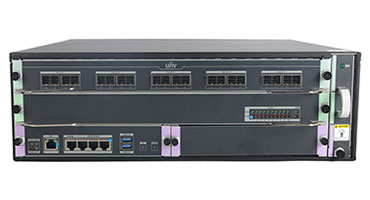

DMC9000-3U
視頻拼接處理器
產品介紹
圖像采集和送顯板卡采用全硬件FPGA架構，采用自研核心圖像處理策略，處理性能優異。主控系統采用嵌入式Linu*操作系統，支持7*24小時穩定運行，不易受到黑客、病毒的入侵和攻擊，能夠適應控制室、調度中心、監控中心等場所，滿足對系統性能日益嚴格的要求
插卡式機箱設計，輸入板卡、輸出板卡均為插卡式設計，應用靈活，便于系統升級、擴容及維護
業界先進的PCIe交換芯片，采用PCIe總線實現全交換調度架構高速數據傳輸技術，每路信號獨享專用通道進行傳輸，保證所有信號圖像的完全實時顯示，同時實現輸入和輸出板卡任意混插，業務板卡配制更加靈活。
分辨率實時全兼容技術（Resolution Real-time Total Adaptation），即單臺設備可以支持多個不同分辨率的電視墻，將所有輸出通道劃分到16組不同的電視墻，每個電視墻可以自定義不同的輸出分辨率
支持在電視墻上的任意位置進行開窗、漫游、縮放操作，畫面顯示沒有區域范圍上的邊界限制，通過獨有的視頻處理算法，保證畫面在縮放過程中畫質不受損失
支持“畫中畫”功能，即可在電視墻已有畫面的任意位置疊加其他視頻畫面，使得布局方式更加靈活自由
支持將電視墻業務布局保存為場景，方便隨時調取，最多可保存64個場景，并支持場景間輪巡。
實現設備風扇智能溫控，將系統散熱和噪音控制在理想水平
實現設備板卡電源和溫度智能監控，單個板卡出現電源和溫度異常時，單個板卡執行斷電操作，保護硬件安全
支持自定義EDID功能，可自定義輸入的視頻源分辨率
支持配合小間距LED使用
支持級聯，最大可支持6臺設備級聯
支持虛擬LED字幕

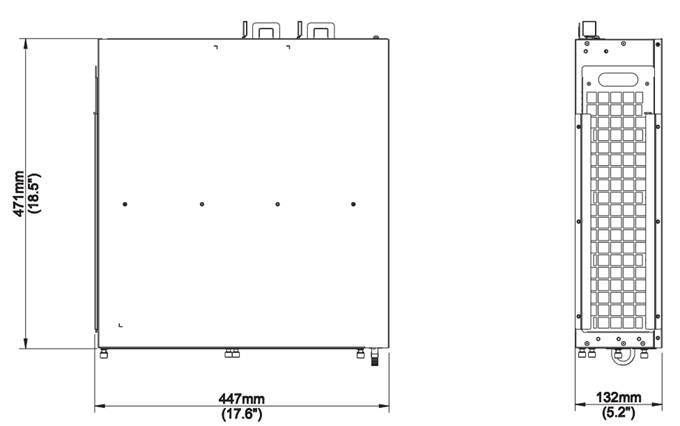

DMC9000-3U尺寸圖
產品接口

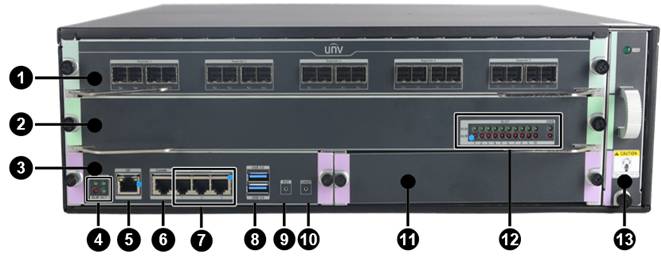

主機框正視圖
| 1：主機級聯板（槽位固定，不可混插） | 2：主機交換板（槽位固定，不可混插） |
| 3：主控板 | 4：狀態指示燈（RUN、ALM、PWR、ACT） |
| 5：設備網口，支持10M/100M/1000M Base-T自適應 | 6：設備配置串口 |
| 7：RS232/ RS485 | 8：USB3.0接口 |
| 9：RST復位按鍵，短按1S復位整機，長按5S恢復出廠設置 | 10：SWAP主備切換按鍵：短按，主用主控切換為備用主控 |
| 11：主控插槽冗余（暫不支持雙主控） | 12：主機交換板狀態指示燈和業務板卡狀態指示燈 |
| 13：風扇框 |

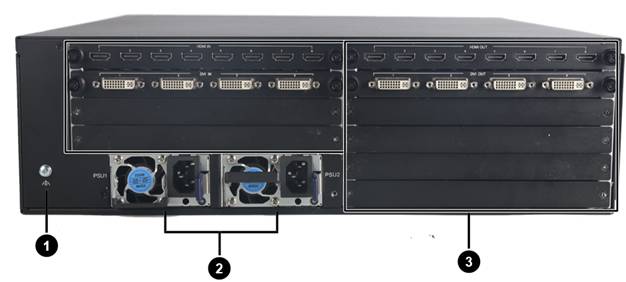

主機框/擴展柜后視圖
| 1：接地端子 | 2：電源 |
| 3：業務板卡槽位（10槽位，支持混插） |

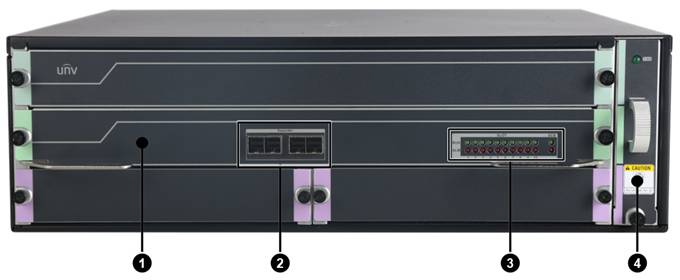

擴展柜正視圖
| 1：擴展柜交換板（槽位固定，不可混插） | 2：級聯口 |
| 3：擴展柜交換板狀態指示燈和業務板卡狀態指示燈 | 4：風扇框 |
| 產品型號 | 備注 |
| DMC9000-3U | 3U拼接處理器主機框（10個業務插槽，2個主控槽位，標配1個電源、1個風扇、1個主控板、1個主機交換板） |
| FB-SC90-M | 3U拼接處理器主控板（需雙主控備份時選配） |
| FB-SC90-MCU | 3U拼接處理器主級聯板（選配） |
| FB-SC90-3U | 3U拼接處理器擴展 柜(10個業務插槽，標配1個擴展柜交換板)（選配） |
| FB-SC90-04HI-E | 4路HDMI輸入，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-08HI-E | 8路HDMI輸入，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-04DI-E | 4路DVI-D輸入，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-02UH-E | 2路HDMI輸入，最高支持分辨率4K（3840*2160）@30（選配） |
| FB-SC90-02UHEC-E | 2路HDMI/DP輸入，最高支持分辨率4K（3840*2160）@60（選配） |
| FB-SC90-04VA-E | 4路VGA輸入，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-04HI-X | 4路HDMI輸出，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-08HI-X | 8路HDMI輸出，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-04DI-X | 4路DVI-D輸出，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-SC90-02UH-X | 2路HDMI輸出，最高支持分辨率4K（3840*2160）@30（選配） |
| PWR-AC1229A-VC | 3U拼接處理器功能電源模塊（350W）（選配） |
| HB-SC-3U-LMF | 3U拼接處理器理線架（選配） |
