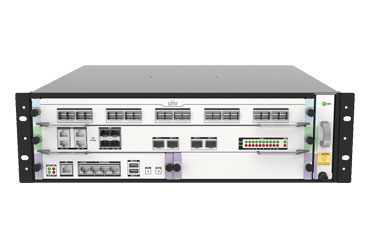

A9010
視頻綜合平臺
產品介紹
采用嵌入式Linux操作系統，支持7*24小時穩定運行，不易受到黑客、病毒的入侵和攻擊
插卡式設計，可根據業務靈活配置，正反雙面插槽，密度更高，能耗更低
采用PCIe總線實現全交換調度架構高速數據傳輸技術，同時實現輸入和輸出板卡任意混插
分辨率實時全兼容技術，單臺設備可以支持16組電視墻，每個電視墻可以自定義不同的輸出分辨率
大屏拼接，支持任意位置開窗，支持圖層拼接、縮放、漫游、疊加以及時鐘級同步
電源冗余，智能溫控，穩定可靠
超強解碼能力，支持最大解碼分辨率3200W，單板卡最大支持解碼32路1080P@30Hz
支持HDMI、DVI、VGA本地輸入，支持HDMI視頻輸出
支持小間距LED
支持H265、H264、MPEG4等協議
支持自定義EDID功能，可自定義輸入視頻源分辨率
支持移動端控制
支持LCD、LED大屏開關機
支持對接中控系統
支持多種輪巡方式
支持場景功能，單電視墻可保存128個場景

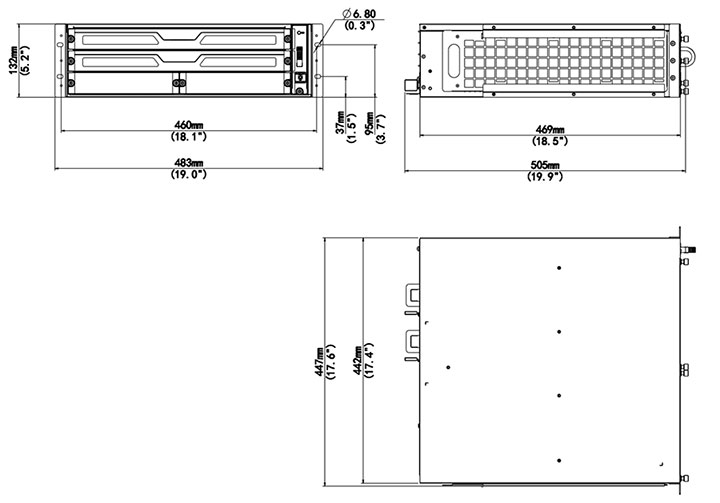

產品尺寸圖
產品前后視圖

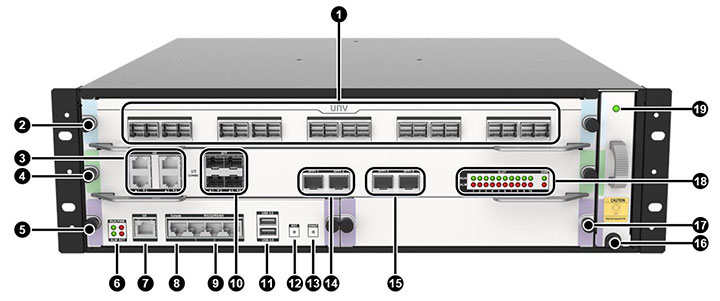

主機框前視圖
| 序號 | 名稱 | 功能 |
| 1 | Mini SAS HD | 5組Mini SAS HD接口（前4組可用，第5組預留），通過Mini SAS HD線纜連接擴展柜 |
| 2 | 主級聯板 | 用MiniSAS HD接口連接，用于和擴展柜級聯 |
| 3 | GE | 4個GE網口，RJ45接口，設備業務網口，半雙工/全雙工以太網，支持10M/100M/1000M Base-T自適應，1000M時不支持半雙工，用于設備接入局域網 |
| 4 | 交換板 | 網絡以及PCIE交換，顯示板卡在線狀態 |
| 5 | 主控板 | 管理整設備業務 |
| 6 | 主控板指示燈 | 包含1個運行燈，1個告警燈，1個電源燈，1個主控板主用指示燈 |
| 7 | GE | RJ45接口，維護網口，半雙工/全雙工以太網，支持10M/100M/1000M Base-T自適應，1000M時不支持半雙工，用于uboot模式升級維護 |
| 8 | Console | RJ45接口，1個RS232 Console串口 |
| 9 | RS232/RS485 | RJ45接口，3個RS232串口/RS485串口共用 |
| 10 | SFP | 4個千兆光口，用于設備接入局域網 |
| 11 | USB | 2個USB 3.0，向下兼容USB 2.0 |
| 12 | RST | 整機復位按鍵：短按，重啟整機；長按＞5s恢復出廠設置并重啟 |
| 13 | SWAP | 預留 |
| 14 | SFP+1/SFP+2 | SFP+1/SFP+2：萬兆業務網口，支持10GE帶寬，用于設備接入局域網 |
| 15 | SFP+3/SFP+4 | 2*SFP+ cage：用于設備網絡視頻信號擴展級聯，支持10GE帶寬，分別用于連接下級擴展柜 |
| 16 | 風扇框 | 支持熱插拔及智能調速 |
| 17 | 主控插槽冗余 | 預留 |
| 18 | 交換板指示燈 | 包含業務板運行燈、告警燈、交換板運行燈、交換板告警燈 |
| 19 | 風扇指示燈 | 標識風扇運行狀態（工作正常綠色，異常時紅色） |

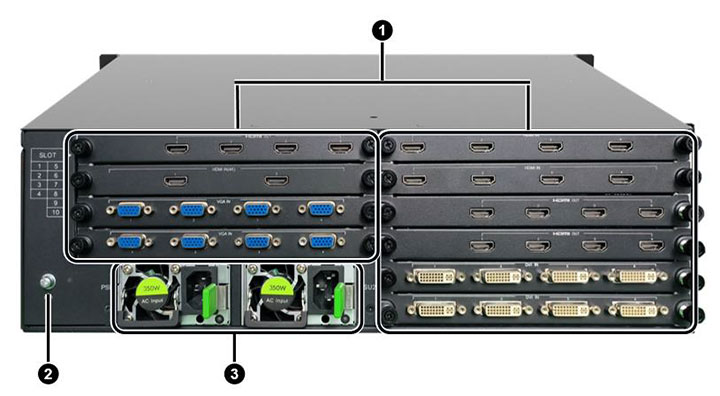

主機框/擴展柜后視圖
| 序號 | 接口名稱 | 功能 |
| 1 | 業務板卡槽位 | 10個，支持混插 |
| 2 | 接地端子 | / |
| 3 | 電源 | 支持1+1冗余，標配單電源，另一個選配 |

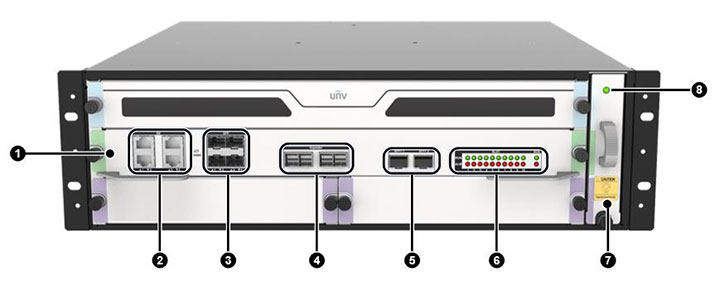

擴展柜前視圖
| 序號 | 接口名稱 | 功能 |
| 1 | 從級聯板 | 網絡以及PCIE交換，顯示板卡在線狀態 |
| 2 | GE | 預留 |
| 3 | SFP | 預留 |
| 4 | Expander | Mini SAS HD接口，通過光纖線纜連接主機Mini SAS HD |
| 5 | SFP+1/SFP+2 | 用于設備網絡流視頻信號擴展級聯 SFP+1：接主機SFP+3/ SFP+4或上級擴展柜SFP+2； SFP+2：接下級擴展柜SFP+1（最多可擴展一級） |
| 6 | 交換板指示燈 | 包含業務板運行燈、告警燈、交換板運行燈、交換板告警燈 |
| 7 | 風扇框 | 支持熱插拔及智能調速 |
| 8 | 風扇指示燈 | 標識風扇運行狀態（工作正常綠色，異常時紅色） |

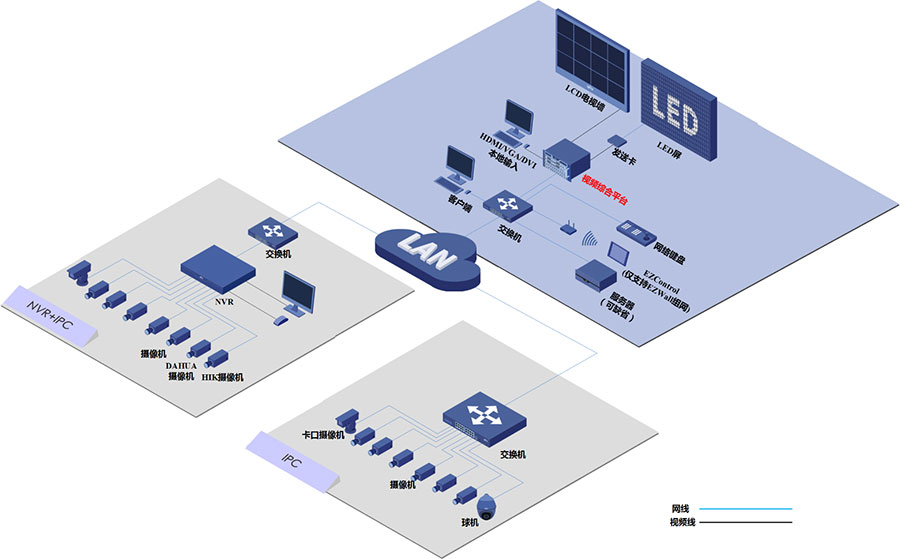

典型組網
| 產品型號 | 備注 |
| A9010 | 視頻綜合平臺控制主機（10個業務插槽，2個主控槽位，標配1個電源、1個主控板、1個主機交換板） |
| FB-A90-MCU | 視頻綜合平臺控制主機主級聯板（選配） |
| FB-A90-3U | 視頻綜合平臺擴展柜（10個業務插槽，標配1個從級聯板、1個電源）（選配） |
| FB-A90-04HI-E | 視頻綜合平臺4口HDMI輸入卡，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-A90-04DI-E | 視頻綜合平臺4口DVI輸入卡，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-A90-02UH-E | 視頻綜合平臺2口HDMI 4K@30Hz輸入卡，最高支持分辨率4K（3840*2160）@30（選配） |
| FB-A90-04VA-E | 視頻綜合平臺4口VGA輸入卡，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| FB-A90-04HI-DX | 視頻綜合平臺4口HDMI解碼輸出卡，最高支持分辨率WUXGA（1920*1200）@60（選配） |
| PWR-DC12-550A | 550W電源配件 |
