精英科技在宇視設備代理軟件、媒體交換服務軟件、視頻管理服務軟件等的基礎上，進行二次開發，搭建煤炭行業省、市、縣、礦四級聯網平臺，實現了煤礦工業視頻的逐級上傳，上級單位遠程查閱礦端工業視頻圖像。用戶通過可視化調度系統即可瀏覽下屬煤礦的工業視頻圖像。

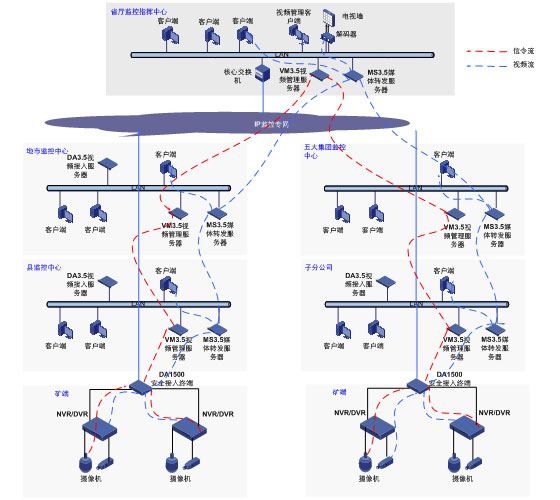

網絡拓撲圖：

1、在礦端NVR、DVR、IPC側前置安全接入終端，實現礦端設備的接入，并通過虛擬通道連接到上級平臺。
2、在縣中心部署視頻接入軟件實現對不同廠家的設備的接入管理，實現對礦端部署的安全接入終端統一管理控制。部署視頻管理軟件對整個系統的設備管理，這是整個系統的核心管理軟件。部署媒體轉發軟件實現對上級平臺的視頻復制轉發，保證對熱點視頻的多路并發訪問。
3、在市中心部署視頻管理軟件實現對縣中心視頻管理平臺的對接，對整個系統的設備管理。部署媒體轉發軟件實現對省中心的視頻復制轉發，保證對熱點視頻的多路并發訪問。
4、在省中心部署視頻管理軟件實現對市中心管理平臺的對接，對整個系統的設備管理，實現對全省工業視頻的調閱。部署媒體轉發軟件實現視頻復制轉發，保證對熱點視頻的多路并發訪問。實現省市縣到礦端的工業視頻聯網，實現對任意一路視頻圖像的調閱，實現對全省工業視頻的聯網管理。

展現方式：
在可視化調度系統中，可以通過兩種方式查閱煤礦工業視頻圖像：
1、列表查閱：將各組織架構以樹形圖形式展現，可通過逐級選擇機構，選擇攝像頭查看工業視頻。支持一分屏、四分屏、九分屏、十六分屏等分屏展示。

2、地圖查閱：支持在GIS地圖上查看煤礦分布情況，選擇煤礦，查看煤礦分布圖。根據攝像頭實際分布情況，在煤礦分布圖上標注攝像頭圖標。通過點擊圖標即可查看該攝像頭拍攝的工業視頻。

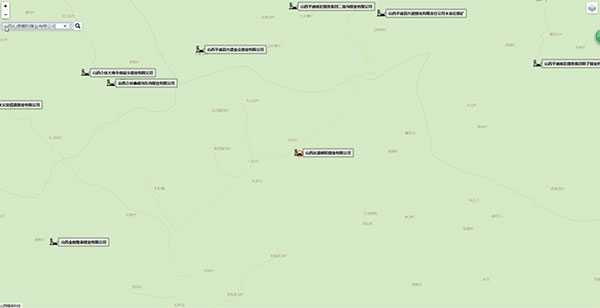

煤礦分布GIS圖：

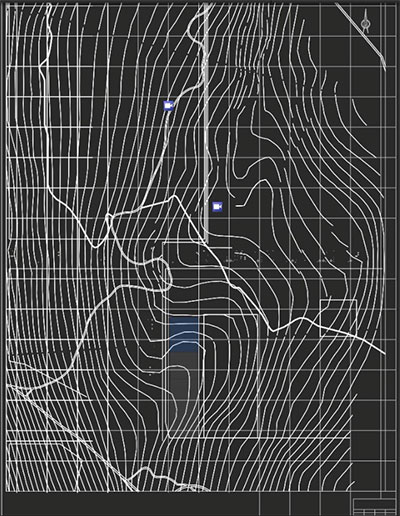

攝像頭分布圖：

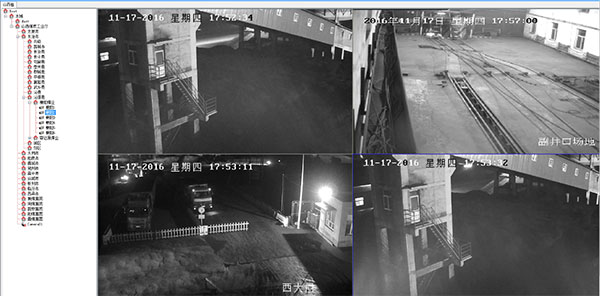

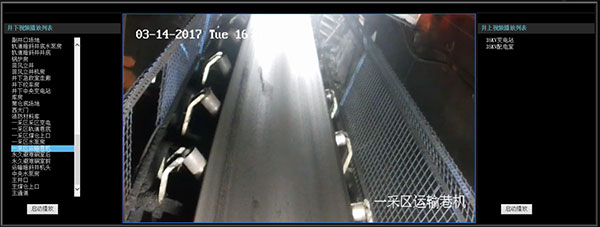

工業視頻查看：

平臺意義：
針對存在多種異構、異標準視頻監控平臺現狀，建立統一的視頻管理平臺，實現視頻的集中調閱，滿足管理部門的遠程監管需求。
同時，在發生礦井災害、突發性事件時，可立即調閱現場視頻，有助于即時發現、控制險情。
